Ray53 radiotelefon z odbiornikiem GPS

Ray53 firmy Raymarine to radiotelefon o niewielkich wymiarach, ale bogaty w funkcje i wydajność. Ray53 jest w pełni funkcjonalnym morskim radiem VHF z Cyfrowym Wywoływaniem Selektywnym (DSC) klasy D i z wbudowanym odbiornikiem GPS. Po prostu zaprogramuj numer MMSI swojego jachtu w Ray53 i natychmiast odnieś korzyść z rozszerzonych funkcji dzwonienia i funkcji bezpieczeństwa DSC.

Cechy i funkcje:

  • Kompaktowe morskie radio VHF z Cyfrowym Wywoływaniem Selektywnym (DSC) klasy D
  • Wbudowany odbiornik GPS/GNSS z punktem podłączenia opcjonalnej anteny zewnętrznej
  • Praca w sieci NMEA2000 i NMEA0183 dla integracji z systemami pokładowymi
  • Połączenie wyjścia audio dla opcjonalnego zdalnego głośnika pasywnego (A80542)
  • W komplecie zestawy do montażu na powierzchni i na uchwycie
  • Stylizowane, by pasować wyglądem do wskaźników wielofunkcyjnych Raymarine Axiom

Specyfikacja techniczna:

Specyfikacja środowiskowa
Temperatura pracy -20ºC (-4ºF) do +60ºC (140ºF)
Temperatura przechowywania -25ºC (-13ºF) do +70ºC (158ºF)
Wilgotność względna 95%
Wodoodporność IPx6 & IPx7
Połączenia 1x NMEA 0183 | 1x SeaTalkng ® / NMEA 2000 | 1x Audio (RCA) | 1x GNSS (GPS) antena (TNC)
Zasilanie
Nominalne napięcie zasilania 12 V DC (ochrona przed odwróconą polaryzacją i zbyt wysokim napięciem)
Zakres napięć pracy 9 V DC do 16 V DC
Pobór prądu Mniej niż 6 A przy wysokiej mocy (13.6 V)
Tryb gotowości: 600 mA
Odbiór: 2 A
Nadajnik
Kanały Wszystkie dostępne USA, międzynarodowe i kanadyjskie zakresy morskie VHF
Zakres częstotliwości 156.000 MHz do 157.425 MHz / 155.500 MHz do 161.425 MHz (kanały prywatne)
Stabilność częstotliwości +/- 1.5 ppm
Odstęp między kanałami 12.5 kHz
Moc wyjściowa ustawienie niskiej mocy — 1 W | ustawienie wysokiej mocy — 25 W
Fałszywe emisje Lepiej niż –36 dBm przy 25 W (mniej niż 0.25 μW)
Maksymalne odchylenie +/- 5 kHz
Impedancja anteny 50 Ohmów (typowo)
Odbiornik
Typ odbiornika Podwójna konwersja super heterodyna
Kanały Wszystkie dostępne USA, międzynarodowe i kanadyjskie zakresy morskie VHF
Zakres częstotliwości 156.050 MHz do 163.275 MHz / 155.500 MHz do 161.425 MHz (kanały prywatne)
Czułość Lepsza niż 1 microvolt EMF @20dB SINAD
Wrażliwość na szum Mniej niż —2 dBμ EMF
Szum i hałas Lepiej niż –40 dB
Zniekształcenia audio Mniej niż 10%
Czułość odbiornika Dystans — 119dBm (0.25uV) @ 12dB SINAD (typowo)
Lokalnie — 110dBm (0.7uV) @12dB SINAD (typowo)
Czułość przyległego kanału Więcej niż 70 dB
Niepożądane odrzucanie odpowiedzi Więcej niż 70 dB
Odrzucenie intermodulacji Więcej niż 70 dB
Głośnik
Moc wyjściowa głośnika stacji bazowej 2.5W (8Ω)
Moc głośnika Fistmica 1W (16Ω)
Moc głośnika zewnętrznego 5W (8Ω)
GNSS (GPS)
Kanały 72
Zimny start <2 minuty
Czułość odbiornika IC –167 dBm (Śledzenie) / –148 dBm (Namiar)
Kompatybilność GNSS GPS | GLONASS | *Beidou
Kompatybilność SBAS WAAS | EGNOS | MSAS
Funkcje specjalne Aktywna redukcja zakłóceń i interferencji (Active Jamming and Interference Reduction)
Częstotliwość pracy GPS L1 C/A | GLONASS L10F | Beidou B1
Akwizycja sygnału Automatycznie
Aktualizacja almanachu Automatycznie
Dane geodezyjne WGS-84 (alternatywy dostępne poprzez wskaźniki wielofunkcyjne Raymarine)
Oszacowanie odświeżania 10 Hz (10 razy na sekundę Współbieżny GNSS)
Antena Wewnętrzna — Ceramiczny czip montowany blisko topu jednostki
Zewnętrzna — Pasywne połączenie anteny poprzez wtyk TNC
Dokładność pozycji Bez SBAS: <= 15 metrów 95% czasu | Z SBAS: <= 5 metrów 95% czasu

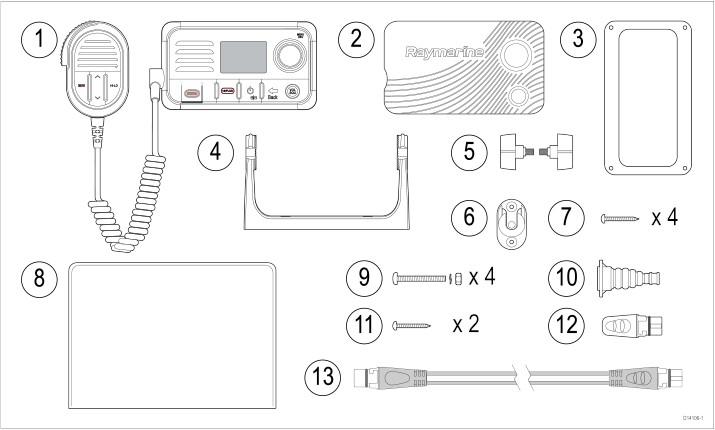

Co jest w pudełku:

Ray53 - lista części

1 Ray53 radio VHF DSC
2 Osłona przeciwsłoneczna
3 Uszczelka montażu na panelu
4 Uchwyt montażowy (czop)
5 Pokrętła uchwytów mocujących
6 Płyta hakowa Fistmica
7 4 x śruby M4x25 (do montażu na uchwycie (czopie))
8 Dokumentacja
9 4 x M4 nakrętki, sprężyste podkładki i śruby maszynowe M4x25 (do montażu na panelu)
10 Ochronny bagażnik anteny
11 2 x śruby M4x12 (do montażu Fistmica na płycie hakowej)
12 Zaślepka SeaTalkng ®
13 kabel spur SeaTalkng ® 400 mm

Do pobrania:

Instrukcja w j. angielskim - Ray53, Ray63, Ray73 - instalacja i obsługa (plik PDF): Ikona pdf

  • Kod produktu: E70524
  • Wyprodukowany przez: Raymarine
